Schnellstart

Dies ist ein sicheres Z-Wave Gerät vom Typ Fenstersteuerung für Anwendung in Europa. Das Gerät bitte mit dem Stromnetz verbinden, um es nutzen zu können.
1. Scannen Sie mit der Gateway-Anwendung den QR-Code auf dem Geräteetikett und fügen Sie den Security 2 (S2) Device Specific Key (DSK) zur Provisioning List im Gateway hinzu.
2. Schließen Sie das Gerät an eine Stromversorgung an.
3. Prüfen Sie, ob die blaue LED in Modus 1 blinkt. Ist dies der Fall, wird das Gerät nicht in ein Z-Wave-Netzwerk hinzugefügt.
4. Die Aufnahme (Hinzufügen) wird automatisch innerhalb weniger Sekunden nach dem Anschluss des Geräts an die Stromversorgung eingeleitet und das Gerät wird automatisch in das Z-Wave-Netzwerk aufgenommen.
5. Die blaue LED blinkt im Modus 2 während des Aufnahmevorgangs (Hinzufügen).
6. Die an O angeschlossene Last blinkt 1 s Ein/1 s Aus/1 s Ein/1 s Aus, wenn das Gerät erfolgreich in ein Z-Wave-Netzwerk hinzugefügt wurde.
7. Die grüne LED blinkt im Modus 1, wenn das Gerät erfolgreich zu einem Z-Wave-Netzwerk hinzugefügt wurde.



Wichtige Sicherheitshinweise

Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise. Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.

Was ist Z-Wave?

Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart angegebene Funkfrequenz.

Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten (Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.

Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem gemeinsamen Z-Wave Funknetz einsetzbar.

Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt. Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.

Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.

Produktbeschreibung

Mit dem Wave Shutter können Sie die Position von Rollläden, Jalousien, Fenstern, Markisen, Poolabdeckungen und anderen Geräten, die von bidirektionalen AC-Motoren angetrieben werden, aus der Ferne automatisieren und steuern. Mit Z-Wave können Smart Home-Produkte dank eines zentralen Smart Hubs nahtlos miteinander kommunizieren, unabhängig von ihrer Marke oder Schnittstelle! Die Shelly Qubino-Geräte arbeiten mit dem Z-Wave-Chip der neuesten Generation (S800), einer der weltweit beliebtesten standardisierten Technologien für Smart Homes. Wave Shutter ist nachrüstbar und so konzipiert, dass er hinter jeden Schalter oder jede Steckdose passt und diese im Handumdrehen in eine intelligente Steckdose verwandelt. Nach der Installation können Sie ihn in Ihr Z-Wave-Netzwerk einbinden (Z-Wave-Gateway erforderlich) und die angeschlossenen Geräte von überall aus über Ihr Smartphone oder Tablet steuern. Shelly Qubino-Geräte arbeiten mit über 4000 Z-Wave-zertifizierten Geräten und Gateways zusammen.

Vorbereitung auf die Installation des Gerätes

Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.

Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt werden.

Zurücksetzen in den Auslieferungszustand

Dieses Gerät kann auch ohne Hilfe eines Controller in den Reset-Zustand zurückgeführt werden. Dies sollte jedoch nur dann gemacht werden wenn der Primärcontroller des Z-Wave-Netzes nicht mehr verfügbar oder defekt ist.

1. Um den Einstellungsmodus aufzurufen, halten Sie die S-Taste auf dem Gerät kurz gedrückt, bis die LED blau leuchtet.
2. Drücken Sie die S-Taste mehrmals, bis die LED dauerhaft rot leuchtet.
3. Halten Sie (> 2 s) die S-Taste am Gerät gedrückt, bis die rote LED im Modus 3 zu blinken beginnt. Wenn Sie die S-Taste loslassen, wird der Werksreset gestartet.
4. Während des Zurücksetzens auf die Werkseinstellungen leuchtet die LED für ca. 1 s durchgehend grün, dann beginnen die blaue und rote LED im Modus 3 für ca. 2 s zu blinken.
5. Die blaue LED blinkt im Modus 1, wenn das Zurücksetzen auf die Werkseinstellungen erfolgreich war.

Sicherheitswarnung für netzbetriebene Geräte

Achtung: Je nach nationalen Sicherheitsnormen kann es nur autorisierten und/oder ausgebildeten Techniker erlaubt sein, elektrische Installationen am Spannungsnetz vorzunehmen. Bitte informieren Sie sich vor der Installation über die Rechtslage.

Installation

Das Gerät kann einen bidirektionalen AC-Motor steuern. Es kann nachträglich in Standard-Elektrodosen, hinter Schaltern oder an anderen Stellen mit begrenztem Platzangebot eingebaut werden.
⚠ACHTUNG! Gefahr eines Stromschlags. Die Montage/Installation des Geräts an das Stromnetz muss von einem qualifizierten Elektriker mit Vorsicht durchgeführt werden.
⚠ACHTUNG! Es besteht Stromschlaggefahr. Bei jeder Änderung der Anschlüsse muss sichergestellt werden, dass an den Klemmen des Geräts keine Spannung anliegt.
⚠ACHTUNG! Verwenden Sie das Gerät nur mit einem Stromnetz und Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss im Stromnetz oder in einem an das Gerät angeschlossenen Gerät kann dieses beschädigen.
⚠ACHTUNG! Schließen Sie das Gerät nicht an Geräte an, die die angegebene Höchstlast überschreiten!
⚠ACHTUNG! Kürzen Sie die Antenne nicht.
⚠EMPFEHLUNG: Stellen Sie die Antenne so weit wie möglich von Metallelementen entfernt auf, da diese Signalstörungen verursachen können.
⚠ACHTUNG! Schließen Sie das Gerät nur in der in dieser Anleitung beschriebenen Weise an. Jede andere Methode kann zu Schäden und/oder Verletzungen führen.
⚠ACHTUNG! Installieren Sie das Gerät nicht an einem Ort, an dem es nass werden kann.
⚠ACHTUNG! Verwenden Sie das Gerät nicht, wenn es beschädigt ist!
⚠ACHTUNG! Versuchen Sie nicht, das Gerät selbst zu warten oder zu reparieren!
⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven einadrigen Draht mit erhöhter Isolationswärmebeständigkeit von mindestens PVC T105°C (221°F) an.
⚠ACHTUNG! Bevor Sie mit der Montage/Installation des Geräts beginnen, überprüfen Sie, dass die Leistungsschalter ausgeschaltet sind und keine Spannung an ihren Klemmen anliegt. Dies kann mit einem Phasenprüfer oder einem Multimeter erfolgen. Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie mit dem Anschließen der Kabel fortfahren. Verwenden Sie nur einen einphasigen Wechselstromkreis. Verwenden Sie keine gemischten Wechsel- und Gleichstromkreise.

Verbinden Sie beide L-Klemmen mit dem stromführenden Draht und die N-Klemme mit dem neutralen Draht. Verbinden Sie die gemeinsame Motorklemme/-draht mit dem Nullleiter. Schließen Sie die Klemmen/Drähte für die Motorrichtung an die Klemmen O1 und O2 an.* Schließen Sie den ersten Schalter/Druckknopf an die Klemme SW1 und den stromführenden Draht an. Schließen Sie den zweiten Schalter/Taster an die Klemme SW2 und den stromführenden Draht an. *Die Geräteausgänge können entsprechend der gewünschten Drehrichtung umkonfiguriert werden.

Legende

Geräteklemmen:
N: Neutraler Anschluss ?
L: Spannungsführende Klemmen (110?240 V AC)
O1: Ausgangsklemme für Motor UP (offen)
O2: Ausgangsklemme für Motor DOWN (schließen)
SW1: Eingangsklemme für Schalter/Druckknopf AUF (offen)
SW2: Eingangsklemme für Schalter/Taster AB (schließen)

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und Ausschalten Spannungsspitzen verursachen, wie z. B. Elektromotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein RC-Dämpfer (0,1 ?F / 100 ? / 1/2 W / 600 V AC) parallel zum Gerät angeschlossen werden.
⚠ACHTUNG! Erlauben Sie Kindern nicht, mit den an das Gerät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die Geräte zur Fernsteuerung des Shelly Qubino (Mobiltelefone, Tablets, PCs) von Kindern fern.

Hinzufügen/Entfernen des Gerätes (Inklusion/Exclusion)

Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie er in diese Modi zu schalten ist. Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand.

Inklusion

1. Schließen Sie das Gerät an eine Stromversorgung an.
2. Prüfen Sie, ob die blaue LED in Modus 1 blinkt. Ist dies der Fall, wird das Gerät nicht in ein Z-Wave?-Netzwerk hinzugefügt.
3. Aktivieren Sie den Hinzufügen/Entfernen-Modus auf dem Gateway.
4. Schalten Sie den Schalter/Druckknopf, der mit der SW-Klemme verbunden ist, 3 Mal innerhalb von 3 Sekunden um (dieser Vorgang versetzt das Gerät in den LEARN MODE*). Das Gerät muss 3 Mal ein Ein/Aus-Signal empfangen, d. h. 3 Mal den Druckknopf drücken oder den Schalter 3 Mal ein- und ausschalten.
5. Die blaue LED blinkt im Modus 2 während des Aufnahmevorgangs (Hinzufügen).
6. Die an O angeschlossene Last blinkt 1 s Ein/1 s Aus/1 s Ein/1 s Aus, wenn das Gerät erfolgreich in ein Z-Wave?-Netzwerk hinzugefügt wurde.
7. Die grüne LED blinkt im Modus 1, wenn das Gerät erfolgreich zu einem Z-Wave?-Netzwerk hinzugefügt wurde. *Der Status LEARN MODE ermöglicht es dem Gerät, Netzwerkinformationen vom Gateway zu empfangen.

Exklusion

1. Schließen Sie das Gerät an eine Stromversorgung an.
2. Prüfen Sie, ob die grüne LED in Modus 1 blinkt. Wenn ja, wird das Gerät zu einem Z-Wave?-Netzwerk hinzugefügt.
3. Aktivieren Sie den Hinzufügen/Entfernen-Modus auf dem Gateway.
4. Um den Einstellungsmodus aufzurufen, halten Sie die S-Taste auf dem Gerät kurz gedrückt, bis die LED dauerhaft blau leuchtet.
5. Lassen Sie die S-Taste am Gerät schnell los und halten Sie sie dann gedrückt (> 2 s), bis die blaue LED im Modus 3 zu blinken beginnt. Wenn Sie die S-Taste loslassen, wird der LEARN MODE gestartet.
6. Die blaue LED blinkt im Modus 2 während des Ausschlussverfahrens (Entfernen).
7. Die an O angeschlossene Last O blinkt 1 s Ein/1 s Aus/1 s Ein/1s Aus, wenn das Gerät erfolgreich aus einem Z-Wave?-Netzwerk entfernt wurde.
8. Die blaue LED blinkt im Modus 1, wenn das Gerät erfolgreich aus einem Z-Wave?-Netzwerk entfernt wurde.

Nutzung des Produktes

Kalibrierung

Die automatische Kalibrierung ist ein Vorgang, bei dem das Gerät die Position der Endschalter erlernt.
Hinweis! Für den korrekten Positionsbetrieb muss das Gerät einen Kalibriervorgang durchführen!
Hinweis! Der Motor muss mit elektronischen oder mechanischen Endschaltern ausgestattet sein und die Endlagen müssen vor der Kalibrierung korrekt eingestellt sein! Hinweis! Die Kalibrierung ist erfolgreich, wenn das Gerät einen kompletten Bewegungszyklus ausführt: auf, ab, auf, ab bis 50%.
Hinweis! Wenn die Kalibrierung nicht durchgeführt wird, überprüfen Sie, ob die Endschalter richtig eingestellt sind und ob die Verdrahtung gemäß den Anweisungen im Benutzerhandbuch erfolgt ist.

Automatische Kalibrierung mit der Drucktaste SW1:
Hinweis! Die Kalibrierung mit dem Taster SW1 ist zeitlich nicht begrenzt und kann jederzeit gestartet werden.
1. Jalousie in die obere Position fahren.
2. Drücken Sie SW1 4 Mal innerhalb von 3 Sekunden.
3. Das Gerät beginnt mit der Kalibrierung und führt 3 Zyklen durch: abwärts, aufwärts, abwärts bis 50%.
4. Prüfen Sie den LED-Status, um zu sehen, ob die Kalibrierung erfolgreich war.

Automatische Kalibrierung mit der S-Taste:
Hinweis! Die Kalibrierung mit der Taste S ist zeitlich nicht begrenzt und kann jederzeit gestartet werden.
1. Rufen Sie den Einstellmodus auf, indem Sie die Taste S kürzer als0,5s drücken (kurzes Drücken).
2. Halten Sie die Taste S gedrückt, bis die Kalibrierung ausgewählt ist, was durch die gelbe LED-Farbe angezeigt wird.
3. Starten Sie die Kalibrierung durch Drücken der Taste S für mehr als 2 Sekunden.
4. Das Gerät beginnt mit der Kalibrierung und führt 3 Zyklen durch: abwärts, aufwärts, abwärts bis 50%.
5. Überprüfen Sie den LED-Status, um zu sehen, ob die Kalibrierung erfolgreich war.

Jalousiemodus
Kalibrierung der Lamellenkippstellung (Jalousiemodus) Parameter Nr. 71 auf 1 gesetzt. Wenn der Modus "Jalousie" aktiviert wird, muss eine Positionskalibrierung für die Lamellenkippung durchgeführt werden. Danach können die Position und der Winkel der Lamellen eingestellt werden. Standardmäßig ist die Drehzeit der Lamellen auf 1,5 s eingestellt. Dieser Wert kann mit dem Parameter Nr. 72 geändert werden.

1. Fügen Sie das Gerät hinzu und führen Sie die Gerätekalibrierung gemäß dem Abschnitt "Kalibrierung der Auslöserposition" durch.
2. Setzen Sie den Parameter Nr. 71 auf 1 "Jalousien".
3. Wenn diese Zeit zu lang ist (wenn die Jalousie nach dem vollständigen Zyklus der Lamellen beginnt, sich auf- oder abwärts zu bewegen), verringern Sie diese Zeit mit dem Parameter Nr. 72. Wenn diese Zeit zu kurz ist (wenn sich die Lamellen nicht für einen vollen Zyklus drehen), erhöhen Sie diese Zeit mit dem Parameter Nr. 72.
4. Wiederholen Sie den 3. Schritt, bis die Position der Lamellen korrekt ist.

Operative Anweisungen

Wenn die Eingänge als Taster konfiguriert sind:
- Drücken des Tasters bei stehender Jalousie fährt die Jalousie in die entsprechende Richtung bis zum Endpunkt.
- Drücken des Tasters für die gleiche Richtung bei fahrender Jalousie stoppt die Jalousie.
- Drücken des Tasters für die entgegengesetzte Richtung bei fahrender Jalousie kehrt die Bewegung der Jalousie um, bis der Endpunkt erreicht ist. Wenn die Eingänge als Schalter konfiguriert sind:
- Durch Einschalten des Schalters wird die Jalousie in die entsprechende Richtung bewegt, bis der Endpunkt erreicht ist.
- Das Ausschalten des Schalters stoppt die Jalousiebewegung.
- Wenn beide Schalter eingeschaltet sind, beachtet das Gerät den zuletzt betätigten Schalter. Das Ausschalten des zuletzt betätigten Schalters stoppt die Bewegung der Jalousie, auch wenn der andere Schalter noch eingeschaltet ist.
- Um die Jalousie in die entgegengesetzte Richtung zu bewegen, muss der andere Schalter aus- und wieder eingeschaltet werden.

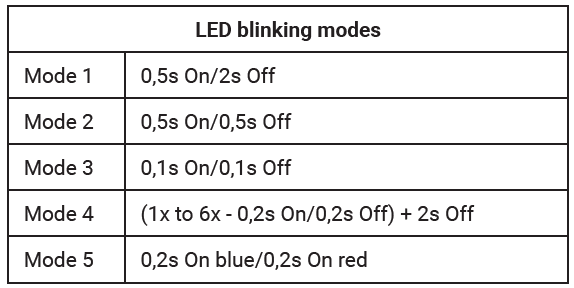

LED Signalisation

Einige Hinweise bei Problemen

Die folgenden kleinen Hinweise können bei Problemen im Z-Wave Netz helfen.

  1. Stellen Sie sicher, daß sich das neue Gerät im Auslieferungszustand befindet. Im Zweifel lieber noch mals eine Exclusion ausführen.
  2. Wenn ein Gerät keine Verbindung aufbaut, prüfen Sie , ob Controller und neues Gerät auf der gleichen Funkfrequenz (Länderkennung) arbeiten.
  3. Entfernen Sie nicht mehr vorhandene Geräte als allen Assoziationsgruppen. Ansonsten werden Sie erhebliche Verzögerungen bei der Kommandoausführung spüren.
  4. Nutzer Sie niemals schlafende Batteriegeräte ohne Zentralsteuerung.
  5. FLIRS-Geräte dürfen nicht gepollt werden.
  6. Stellen Sie sicher, daß Sie genügend netzbetriebene Geräte haben, um die Vorteile der Funkvermaschung zu nutzen.

Assoziation - Geräte steuern sich untereinander

Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses Ereignisses wird an alle in einer Assoziationsgruppe hinterlegten Geräte ein Steuerkommando - meist ein BASIC SET - gesendet.

Assoziationsgruppen:

Gruppen-Nummer Max. Anzahl Geräte Beschreibung
1 9 Lifeline
2 9 SW1  Rollomodus SWITCH_MULTILEVEL
3 9 SW1 Jalousiemodus SWITCH_MULTILEVEL
4 9 BASIC_SET : Ein/Aus-Zustand am zugehörigen Gerät einstellen
5 9 BASIC_SET : Ein/Aus-Zustand am zugehörigen Gerät einstellen
6 9 SW2 Rollomodus SWITCH_MULTILEVEL
7 9 SW2 Jalousiemodus SWITCH_MULTILEVEL

Configuration Parameters

Z-Wave Produkte können direkt nach der Inklusion im Netz verwendet werden. Durch Konfigurationseinstellungen kann das Verhalten des Gerätes jedoch noch besser an die Anforderungen der Anwendung angepasst und zusätzliche Funktionen aktiviert werden.

WICHTIG: Manche Steuerungen erlauben nur die Konfiguration von vorzeichenbehafteten Werten zwischen -128 und 127. Um erforderliche Werte zwischen 128 und 255 zu programmieren, muss der gewünschte Wert minus 256 eingegeben werden. Beispiel: um einen Parameter auf einen Wert von 200 zu setzen, müsste der Wert 200-256 = -56 eingegeben werden, wenn nur positive Werte bis 128 akzeptiert werden. Bei Werten von 2 Byte Länge wird die gleiche Logik angewandt: Werte über 32768 werden als negative Werte angegeben.

Parameter 1: Auswahl Drucktaste (tastend) / bistabil (Kippschalter)

Dieser Parameter legt fest, wie das Gerät den an die Klemme SW (SW1) angeschlossenen Schalter (welchen Typs) behandeln soll.
Grösse: 1 Byte, Voreingestellt: 2

Wert Beschreibung
0 Taster (Druckknopf)
1 Kippschalter (Kontakt geschlossen - ON / Kontakt geöffnet - OFF)
2 Kippschalter (Gerät ändert den Status, wenn der Schalter den Status ändert)

Parameter 3: Ausrichtung der Eingänge

Mit diesem Parameter kann der Betrieb der an die Eingänge SW1 und SW2 angeschlossenen Schalter umgekehrt werden, ohne die Verdrahtung zu ändern.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Standard (SW1 - O1, I2 - O2)
1 umgedreht (SW1 - O2, I2 - O1)

Parameter 5: Ausrichtung des Ausgangs

Mit diesem Parameter kann der Betrieb der an die Eingänge SW1 und SW2 angeschlossenen Schalter umgekehrt werden, ohne die Verdrahtung zu ändern.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Standard (O1 - UP, O2 - DOWN)
1 umgedreht (O1 - DOWN, O2 - UP)

Parameter 40: Berichterstattung über den Stromverbrauch

Wählen Sie, um wie viel die Leistungsaufnahme (W) steigen oder sinken muss, damit sie gemeldet wird. Die Werte entsprechen Prozentsätzen. Wenn also 50 eingestellt ist (Standardeinstellung), meldet das Gerät jede Änderung des Stromverbrauchs um 50 % oder mehr im Vergleich zur letzten Messung.
Grösse: 1 Byte, Voreingestellt: 50

Wert Beschreibung
0 Stromverbrauchsbericht deaktiviert
1 - 100 % Stromverbrauchsbericht aktiviert.

Parameter 71: Betriebsarten

Wählen Sie zwischen den beiden Betriebsarten. Im Jalousiemodus können Sie Auf/Ab/Stopp wählen. Im venezianischen Modus wird ein zusätzliches Widget/Endpunkt in der Benutzeroberfläche angezeigt, mit dem Sie die Neigungsposition der Lamellen steuern können.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Rollomodus
1 Jalousie Modus mit (Auf/Ab und Lamellendrehung)
2 Manuelle Zeiteinstellung (keine Endschalter)

Parameter 72: Jalousie-Lamellen Wendezeit

Stellen Sie die Zeit ein, die benötigt wird, bis die Lamellen eine volle Drehung (180 Grad) vollzogen haben.
Grösse: 2 Byte, Voreingestellt: 150

Wert Beschreibung
0 Drehzeit deaktiviert
1 - 32767 0.01 Sekunden - 327.67 Sekunden

Parameter 73: Position der Lamellen nach dem Verschieben

Mit diesem Parameter wird die Rückkehr der Lamellen in die zuvor eingestellte Position aktiviert/deaktiviert, nachdem sie über das Gateway, die Tasterbedienung oder das Erreichen des unteren Endschalters aktiviert wurden.
Grösse: 1 Byte, Voreingestellt: 1

Wert Beschreibung
0 deaktivieren
1 aktivieren.

Parameter 76: Erkennung des Motorbetriebs

Definieren Sie den Schwellenwert für die Leistungsaufnahme in den Endlagen. Anhand dieses Wertes weiß das Gerät, dass die Rollläden die Endschalter erreicht haben.
Grösse: 1 Byte, Voreingestellt: 1

Wert Beschreibung
0 Deaktiviert: das Erreichen eines Endschalters wird nicht erkannt
1 Automatische Leistungskalibrierung
2 - 255 (2-255W) - Berichtsintervall

Parameter 78: Kalibrierung

Wenn Sie diesen Parameter auf den Wert 1 setzen, beginnt das Gerät mit der Durchführung der Kraftkalibrierung. Der Parameter meldet auch den Kalibrierungsstatus, indem er den Befehl get parameter value sendet.
Grösse: 1 Byte, Voreingestellt: 3

Wert Beschreibung
1 Kalibrierung Starten
2 Gerät ist kalibriert (nur lesen)
3 Gerät ist nicht kalibriert (nur lesen)
4 Kalibrierungsfehler (nur lesen)

Parameter 80: Motorstoppverzögerung nach Endschaltererkennung

Dieser Parameter definiert die Verzögerungszeit für die Abschaltung des Motors nach Erreichen des Endschalters.
Grösse: 1 Byte, Voreingestellt: 10

Wert Beschreibung
0 - 255 (0-25.5s) - Zeit

Parameter 85: Leistungsaufnahme maximale Verzögerungszeit

Definieren Sie die maximale Zeit, bevor die Leistungsaufnahme des Motors vom Gerät gelesen wird, nachdem eines der Relais eingeschaltet wurde. Wenn während der eingestellten Zeit keine Leistungsaufnahme erfolgt (Motor ist nicht angeschlossen, beschädigt oder benötigt längere Zeit zum Starten, Motor befindet sich in der Endlage), schaltet das Relais ab. Diese Zeit wird durch manuelle Eingabe definiert.
Grösse: 1 Byte, Voreingestellt: 30

Wert Beschreibung
0 die Uhrzeit wird automatisch eingestellt
3 - 50 0,3Sekunden - 5Sekunden (100ms Auflösung)

Parameter 91: Max. Motorlaufzeit

Wenn der Rollladen nicht kalibriert ist (oder der Motor nicht mit einem Endschalter ausgestattet ist), definiert dieser Parameter die Bewegungszeit des Motors.
Grösse: 2 Byte, Voreingestellt: 120

Wert Beschreibung
1 - 32000 Sekunden
65000 unbegrenzte Zeit

Technische Daten

Abmessung 42 x 37 x 16 mm
Gewicht 29 gr
Z-Wave Hardware Platform EFR32ZG23
EAN 3800235269008
IP Klasse IP 20
Betriebsspannung 230V
Schaltbare Last 2 x 10A
Gerätetyp Window Covering Endpoint Aware
Generische Geräteklasse Multilevel Switch
Spezielle Geräteklasse Motor Control Device (B)
Firmware Version 12.13
Z-Wave Version 07.13
Z-Wave Produkt Id 0x0460.0x0003.0x0082
Frequenz Europe - 868,4 Mhz
Maximale Sendeleistung 5 mW

Unterstützte Kommandoklassen

  • Ss Basic
  • Transport Service
  • Zwaveplus Info
  • Supervision
  • Security 2
  • Application Status
  • Switch Multilevel
  • Meter
  • Association Grp Info
  • Device Reset Locally
  • Multi Channel
  • Configuration
  • Alarm
  • Manufacturer Specific
  • Powerlevel
  • Firmware Update Md
  • Association
  • Version
  • Indicator
  • Multi Channel Association

Erklärung einiger Z-Wave-Begriffe

  • Controller... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Dies sind in der Regel Gateways oder Fernbedienungen. Batteriegespeiste Wandschalter können auch Controller sein.
  • Slave... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Es gibt Sensoren, Aktoren und auch Fernbedienungen als Slaves.
  • Primärcontroller (engl. Primary Controller)... ist der zentrale Netzverwalter des Z-Wave-Netzes.
  • Inklusion (eng. Inclusion)... ist der Prozess des Einbindens eines neuen Gerätes ins Z-Wave-Netz.
  • Exklusion (engl. Exclusion)... ist der Prozess des Entfernens eines Gerätes aus dem Z-Wave-Netz.
  • Assoziation (engl. Association)... ist eine Steuerbeziehung zwischen einem steuernden und einem gesteuerten Gerät. Die Information dazu wird im steuernden Gerät in einer Assoziationsgruppe hinterlegt.
  • Wakeup Notifikation (engl. Wakeup Notification) ... ist eine spezielle Funknachricht, mit der ein batteriegespeistes Gerät bekanntmacht, daß es im Aufwachstatus ist und Z-Wave-Nachrichten empfangen kann.
  • Node Information Frame... ist eine spezielle Funknachricht, mit der ein Z-Wave-Gerät seine Geräteeigenschaften bekanntgibt.
